Сперальный набор коленчатых редукторов для точной прямоугольной передачи
  • Сперальный набор коленчатых редукторов для точной прямоугольной передачи
Сперальный набор коленчатых редукторов для точной прямоугольной передачи

Сперальный набор коленчатых редукторов для точной прямоугольной передачи

Место происхождения Чанша, Китай
Фирменное наименование SJ, DH
Сертификация ISO 9001
Детали продукта
Приложение:
микроредукторы, системы автоматизации и высокопроизводительное оборудование.
Тип передачи:
Пара спирально-конических шестерен
Материал:
20CrMnTi, 17CrNiMo6, SCM420 или нестандартная легированная сталь
HS -код:
848340
Термическая обработка:
Обуглероживать & гасить
Поверхностная твердость:
СПЧ58–62
Обратная реакция:
≤ 6 угловых минут
Эффективность:
≥ 94%
Точность:
ИСО 5-6
Выделить:

Промышленное редукторное оборудование

,

редуктор

,

Оборудование для бебеля

Условия оплаты и доставки
Количество мин заказа
Подлежит обсуждению
Цена
Подлежит обсуждению
Упаковывая детали
Согласно запросам клиентов
Время доставки
(образец заказа) 7 дней
Условия оплаты
T/T
Поставка способности
Подлежит обсуждению
Описание продукта

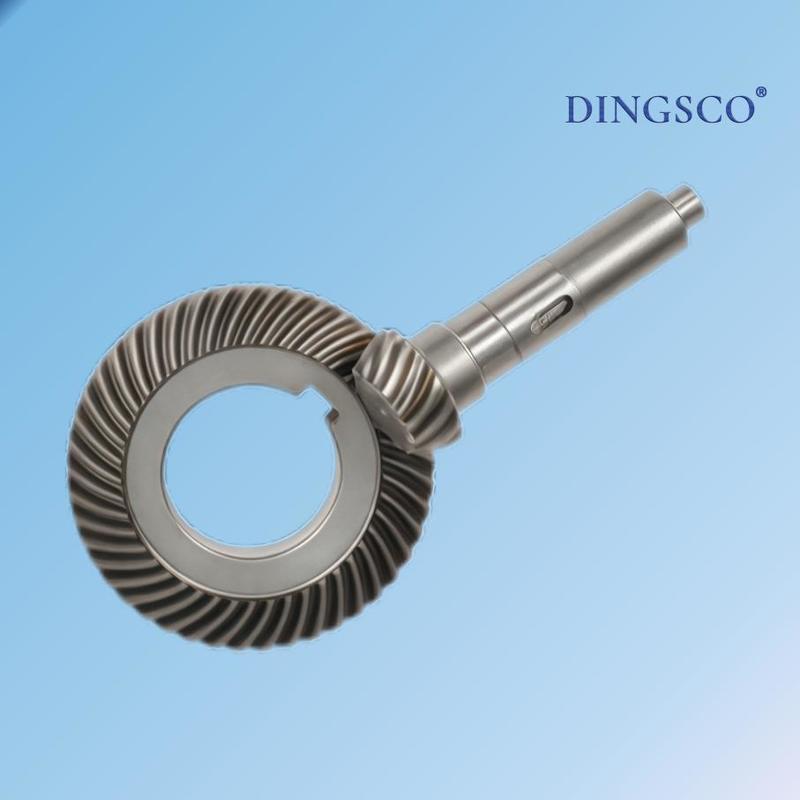

Комплект спиральных конических шестерен для прецизионной передачи под прямым углом


Данный комплект спиральных конических шестерен представляет собой высокоточный механический компонент передачи, предназначенный для передачи движения и мощности между пересекающимися валами, как правило, под углом 90 градусов.
Благодаря геометрии зубьев в виде спирали эти шестерни обеспечивают плавную, тихую и эффективную передачу мощности — идеально подходит для микроредукторов, систем автоматизации и высокопроизводительного оборудования.


1. Структура и принцип работы

Эта пара шестерен состоит из:

  • Конической шестерни (маленькая шестерня) – соединена с входным валом, отвечает за привод.

  • Конической шестерни (большая шестерня) – установлена на выходном валу, передает движение под прямым углом.

Спиральная коническая конструкция обеспечивает постепенное зацепление зубьев, минимизируя шум и вибрацию по сравнению с прямозубыми коническими шестернями.
Зубья точно шлифуются после термообработки для обеспечения отличной точности контакта, высокой грузоподъемности и длительного срока службы.


2. Технические характеристики

Комплект спиральных конических шестерен для прецизионной передачи под прямым углом
Тип шестерни Спиральная коническая пара шестерен
Угол передачи 90° (настраиваемый 60°–120°)
Диапазон модуля m0.8 – m6
Точность поверхности зуба AGMA 10–12 / DIN 6
Передаточное отношение от 1:1 до 1:10
Материал 20CrMnTi, 17CrNiMo6, SCM420 или специальная легированная сталь
Термообработка Цементация и закалка (твердость поверхности HRC58–62)
Шлифовка зубьев Прецизионная шлифовка для низкого уровня шума
Обработка поверхности Ra ≤ 0.8 μм
Люфт ≤ 6 угловых минут (прецизионный тип)
Эффективность ≥ 94%
Смазка Синтетическое трансмиссионное масло или смазка
Условия эксплуатации -20°C ~ +120°C


3. Производственный процесс

  1. Нарезка шестерен на станках с ЧПУ – Передовые зуборезные центры Gleason или Klingelnberg обеспечивают идеальную спиральную геометрию.

  2. Термообработка – Цементация и закалка для твердости поверхности при сохранении прочности сердцевины.

  3. Шлифовка шестерен – Высокоточная шлифовка обеспечивает низкий уровень шума и минимальный люфт.

  4. Динамическая балансировка – Гарантирует плавную работу на высоких скоростях.

  5. Контроль и испытания – Каждая шестерня проходит проверку радиального биения, контакта зубьев и крутящего момента перед поставкой.
