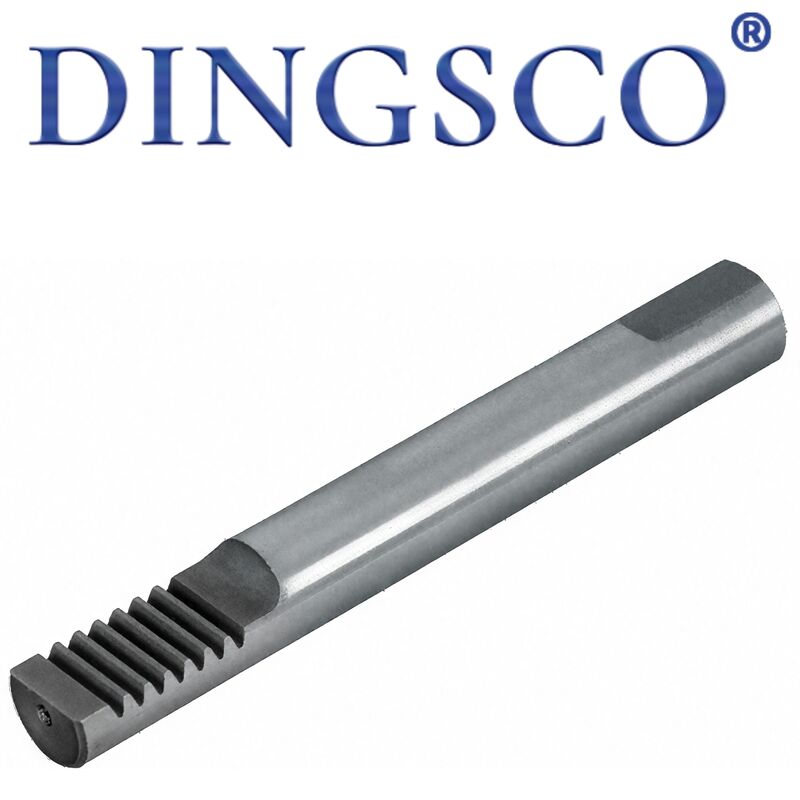

Китай 20CrMnTi Высокая твердость Сопротивление износу Автомобильные переключатели вилка вал

Китай 20CrMnTi высокая твердость, износостойкость, вал вилки переключения передач автомобиля

Вал автомобильной вилки переключения передач является основной прецизионной трансмиссионной частью механических коробок передач и в основном используется для управления вилками переключения передач, в том числеВал вилки 1-й/2-й передачи, вал вилки 3-й/4-й передачи, вал вилки передачи заднего хода и вал вилки с самоблокировкой. Изготовлен из высококачественной легированной конструкционной стали, такой какСталь 45#, 40Cr и 20CrMnTi, обработанный прецизионным точением, фрезерованием, индукционной закалкой и шлифовкой, имеет характеристикивысокая прочность, высокая твердость, износостойкость и ударопрочность, высокая точность размеров, низкая деформация и точная самофиксация.. В сочетании с вилками переключения передач, синхронизаторами, позиционирующими штифтами и пружинами он обеспечиваетплавное переключение передач, самоблокировка передач, предотвращение скачков передач и предотвращение выключения передач. Широко используемое в механических коробках передач легковых, коммерческих автомобилей и строительной техники, оно является важнейшим компонентом, обеспечивающим эффективность переключения передач и безопасность вождения.

Особенности продукта

• Высокая твердость и износостойкость: Позиционирующие канавки и поверхности скольжения закалены индукционной закалкой с твердостью HRC52‑60, устойчивы к износу и заклиниванию при длительном возвратно-поступательном движении.
• Точная самоблокирующаяся конструкция: Высокоточные самоблокирующиеся и блокирующиеся канавки обеспечивают четкое переключение передач и предотвращают перескакивание или выключение передач.
• Высокая точность размеров: Строгий контроль диаметра вала, расстояния между канавками, параллельности и концентричности обеспечивает точный ход переключения и отсутствие люфта.
• Ударная и усталостная устойчивость: Общая закалка-отпуск обеспечивает хорошую ударную вязкость при частом смещении без разрушения или деформации.
• Гладкая поверхность с низким коэффициентом трения: Шестерни прецизионной шлифовки с антикоррозийной обработкой снижают сопротивление скольжению, обеспечивая плавное и легкое переключение передач.
• Стандартизированная универсальная структура: Совместим с обычными редукторами MT, обладает высокой взаимозаменяемостью и упрощает замену при техническом обслуживании.
• Устойчивость к коррозии и высоким температурам: Стабилен в условиях трансмиссионного масла и высоких температур, устойчив к ржавчине и деформации.
• Полные характеристики: Подходит для коробок передач мини-автомобилей, легковых автомобилей, грузовиков, сельскохозяйственной и строительной техники.

Таблица технических параметров

Основные приложения

• Валы вилок управления переключением передач 1‑2, 3‑4, 5 и заднего хода механических коробок передач.
• Основные детали самоблокирующихся и блокирующих механизмов для блокировки передач и предотвращения неправильного переключения передач.
• Системы переключения коробок передач МТ для легковых автомобилей (седаны, внедорожники).
• Компоненты трансмиссии для коммерческого транспорта: грузовиков, автобусов и фургонов.
• Механические коробки передач для строительной техники, сельскохозяйственных машин, вилочных погрузчиков и трехколесных велосипедов.
• Запасные и оригинальные детали для обслуживания коробки передач.
• Механизмы ручного переключения передач для тихоходных автомобилей на новой энергетике и специальных автомобилей.

Преимущества продукта

• Стабильная передача без скачков: высокоточные самоблокирующиеся канавки обеспечивают плотную посадку шара и предотвращают его выскакивание.
• Ощущение плавного переключения: прецизионно отшлифованная поверхность вала снижает трение, обеспечивая легкое переключение без заеданий.
• Длительный срок службы: закаленная поверхность противостоит коррозии трансмиссионного масла, продлевая срок службы в 2–3 раза.
• Высокая прочность и устойчивость к разрушению: легированная сталь + общий отпуск предотвращает изгиб или разрушение под большой нагрузкой и ударами.
• Высокая точность без отклонений: строгий контроль концентричности и параллельности обеспечивает точный ход переключения.
• Высокая универсальность: совместим с более чем 95% коробок передач MT, что упрощает замену.
• Экономичность: варианты сортировки материалов соответствуют требованиям по затратам на производительность для различных транспортных средств.
• OEM-качество: размеры, твердость и положение канавок идентичны оригинальным деталям для прямой замены.

Производственный процесс

• Проверка сырья: обнаружение дефектов, проверка твердости и состава на 45#/40Cr/20CrMnTi.
• Резка: резка стали фиксированной длины и удаление заусенцев.
• Черновая токарная обработка: черновая обработка на станке с ЧПУ внешнего круга, ступеней и торцов.
• Фрезерование канавок: Фрезерование самоконтрящихся, блокирующихся и вилочных канавок.
• Общая закалка-отпуск: отпуск до HRC28-35 для повышения прочности.
• Индукционная закалка: местная закалка поверхностей скольжения и канавок до HRC52‑60.
• Прецизионное шлифование: шлифование внешнего диаметра для соответствия стандартам концентричности и шероховатости.
• Снятие фасок и заусенцев: снятие фасок на концах для предотвращения царапин при сборке.
• Обработка поверхности: Чернение/фосфатирование + антикоррозионное масло для защиты от коррозии.
• Полная проверка и складирование: комплексная проверка размеров, твердости, точности канавок и прямолинейности перед упаковкой.

Почему выбирают нас?

• 7-осевое шлифование с ЧПУ: Мы используем высокоточные 7-осевые шлифовальные станки с ЧПУ, обеспечивающие допуски ±5 мкм, гарантирующие бесшумную, плавную и долговечную работу шестерен.
• Сильный технический опыт:В нашу основную группу исследований и разработок входят доктора и магистры, специализирующиеся на технологиях спирально-конических зубчатых колес, которые обеспечивают мощную техническую поддержку для сложных проектов.
• Тщательное тестирование и высокая точность: Все шестерни проходят 100% проверку с помощью метрологических систем Gleason. Мы можем достичь точности класса DIN 6 при строгом контроле погрешностей профиля и направления зубьев, сохраняя качество на лидирующем в отрасли уровне.
• Высокая эффективность передачи:Наши конструкции зубчатых передач поддерживают одноступенчатое передаточное отношение до 300:1, при этом фактический КПД трансмиссии достигает более 95 %, что значительно улучшает использование энергии.
• Превосходная долговечность и экономическая эффективность:Наши шестерни обеспечивают снижение затрат в течение жизненного цикла на 40 % и частоту отказов менее 0,5 %, обеспечивая стабильную долгосрочную работу и снижая затраты на техническое обслуживание.
• Быстрый ответ и короткое время выполнения:Благодаря нашему цифровому производственному процессу мы можем сократить цикл поставки всего до 20 рабочих дней, помогая вам ускорить разработку и запуск проекта.
• Профессиональные возможности индивидуального дизайна: Мы предоставляем полностью индивидуальные решения для зубчатых передач для применений, требующих высоких передаточных, высокоскоростных, тяжелых, малошумных и специальных профилей с маленькими зубьями, в зависимости от ваших реальных условий работы.
