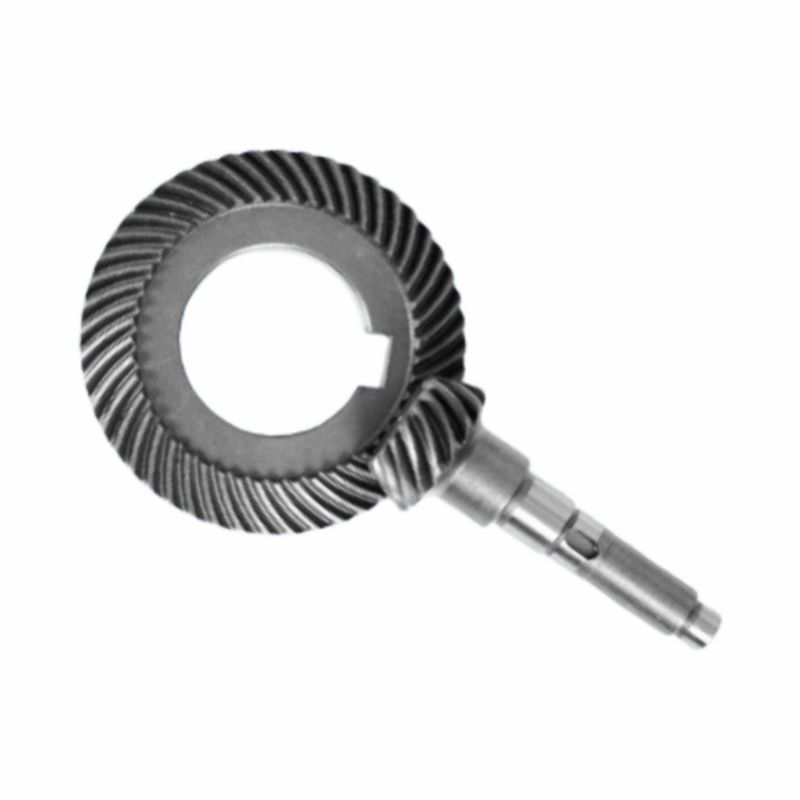

Гипоидный угловой коробка передач 80 градусов задействования для микроредуктора

Гипоидный угловой редуктор, зацепление 80 градусов для микроредуктора

1. Технический принцип и конструктивные характеристики.
① Нестандартная конструкция угла пересечения валов.

• Угол вала 80°:В отличие от вертикальной передачи 90° традиционных гипоидных передач, входной и выходной валы этой передачи расположены под углом 80°, что подходит для случаев, когда пространство ограничено или требуется неортогональная передача.
• Смещение оси:Точка зацепления гипоидной передачи не находится на оси, но смещенная конструкция оптимизирует распределение контактных напряжений на поверхности зубьев, улучшая несущую способность.

② Процесс шлифования зубчатых колес и характеристики материала.

• Обработка твердой поверхности зуба:Применяется процесс цементации и закалки, твердость поверхности зуба достигает 56-62HRC, а после высокоточного шлифования шероховатость поверхности зуба Ra≤0,8 мкм, а уровень точности может достигать ISO 10 или выше, что значительно снижает износ и шум.
• Технология непрерывной червячной обработки:Использование станка для обработки спирально-конических зубчатых колес с ЧПУ, непрерывной индексации резки через двухслойную режущую головку, позволяющей избежать потери точности традиционного прерывистого разделения зубьев и поддерживать независимую настройку параметров вогнутых и выпуклых поверхностей.

③ Миниатюрный дизайн

• Компактный дизайн:Доступны диаметры всего 38 мм и небольшой вес, что делает их пригодными для интеграции в прецизионное оборудование.
• Конфигурация полого вала:В некоторых моделях используется полый выходной вал для непосредственного монтажа муфт или ходовых винтов, что упрощает механическую конструкцию.

2. Преимущества производительности

① Высокий коэффициент уменьшения и высокая эффективность.

• Передаточное число одноступенчатой ​​передачи до 300:1:По сравнению с червячными редукторами (КПД всего 60-70%), гипоидные передачи имеют КПД более 90% и не имеют самоблокировки, что подходит для сценариев, требующих двунаправленной передачи.
• Низкий уровень шума:Метод зацепления винтовых зубьев снижает воздействие, а в процессе шлифования шестерен шум можно контролировать на уровне ниже 60 дБ, что лучше, чем у обычных конических шестерен.

② Высокая грузоподъемность и длительный срок службы.

• Повышенная сила контакта:После цементации и закалки на поверхности зуба образуется закаленный слой толщиной 0,3-0,5 мм, а контактное напряжение может быть увеличено более чем на 30% в сочетании с оптимизированной конструкцией зоны контакта с поверхностью зуба.
• Ударопрочность:Подходит для частых запусков и колебаний нагрузки.

③ Пространственная адаптируемость

• Гибкая установка:Он поддерживает установку фланцев, установку на лапах и другие методы, а выходной вал можно настроить для адаптации к сложным механическим конструкциям.
• Оптимизация расстояния смещения:Регулируя смещение оси, можно сбалансировать прочность маленького колеса с эффективностью трансмиссии.

3. Типичные сценарии применения
① Промышленная автоматизация

• Совместные роботизированные суставы:Например, в запястьях двуручных роботов используются гипоидные передачи с углом поворота 80° для достижения высокой плотности передачи крутящего момента при одновременном уменьшении объема сустава.
• Этап точного позиционирования:Механизм обработки пластин в полупроводниковом оборудовании, обеспечивающий точность позиционирования (погрешность повторяемости ≤± 1 угловая минута) за счет использования высокого коэффициента уменьшения и низкого люфта.

② Медицинское и пищевое оборудование

• Хирургические инструменты приводят в движение:Вращающиеся соединения, такие как эндоскопы, требуют низкого уровня шума, длительного срока службы и материалов, соответствующих требованиям FDA.
• Оборудование для упаковки пищевых продуктов:механизм индексации высокоскоростной разливочной машины должен выдерживать частые удары при старте и остановке, а износостойкие характеристики гипоидной передачи могут продлить интервал технического обслуживания.

③ Аэрокосмическая и военная промышленность

• Система управления полетом БПЛА:Микроредуктор используется для сервоуправления, а угол пересечения осей 80° оптимизирует компоновку внутреннего пространства фюзеляжа.
• Устройства наведения ракет:При экстремальных температурах (от -50°C до 125°C) и в условиях вибрации цементированные закаленные шестерни более надежны, чем традиционные червячные передачи.

4. Рекомендации по обслуживанию и выбору.

• Требования к смазке:Смазочное масло необходимо заменить через 300 часов первой эксплуатации, а уровень масла следует проверять каждые 3000 часов или раз в полгода.
• далее, чтобы избежать смешивания минерального масла с синтетическим.
• Проверка сальника:Убедитесь, что сальник пропитан маслом во время длительного хранения, чтобы предотвратить затвердевание кромки; Если в процессе эксплуатации обнаружена утечка масла, сальник следует своевременно заменить.
