Наклонная гипоидная сетка бевел пинион оси смещения для редуктора керамики

Смещение оси конической шестерни перекоса гипоидного зацепления для редуктора керамики

Конструктивные особенности

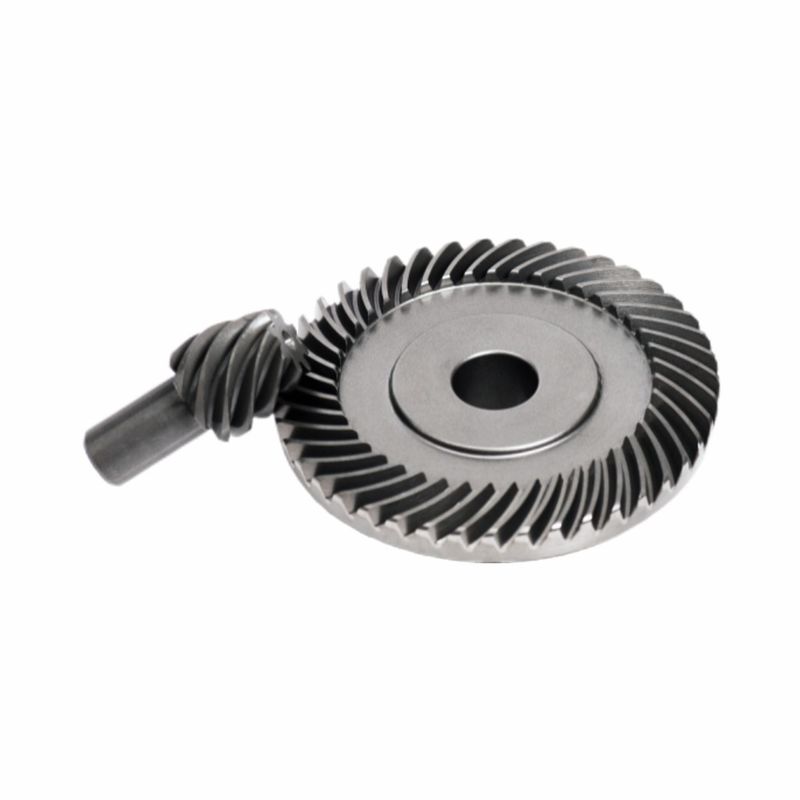

Смещение оси:Ось шестерни (шестерня с валом слева меньше) находится не в одной плоскости с осью большой шестерни (большая дисковая шестерня справа) и имеется значительное смещение. Такая смещенная конструкция обеспечивает гибкую компоновку редуктора, эффективное использование пространства и более компактную конструкцию трансмиссии.
Разница в углах спирали:Винтовка ведущей шестерни более компактна и наклонена, а угол ее подъема больше, чем у бычьей шестерни. Это делает диаметр шестерни относительно большим при том же модуле и количестве зубьев, что повышает прочность шестерни и имеет более высокую степень перекрытия во время зацепления, что может более плавно передавать мощность в процессе передачи, уменьшать вибрацию и шум и удовлетворять потребности стабильной работы керамического редуктора.


Особенности профиля зуба
Форма зуба:По направлению зуба можно обнаружить, что зубчатая проволока имеет форму дуги, что удобно для шлифования зуба при обработке, что способствует достижению высокой точности и позволяет адаптироваться к требованиям высокоскоростной и высокоточной передачи гончарного редуктора.
Тип высоты зуба:Шестерня относится к типу усадочных зубьев, высота зуба постепенно уменьшается от большого конца к меньшему, такая конструкция высоты зуба помогает оптимизировать распределение силы шестерни, обеспечивая при этом прочность передачи и повышая эффективность передачи.


Внешний вид Форма
Примерная коническая передача:Большая шестерня в целом имеет форму диска, а зубья распределены радиально от центра к внешней стороне, аналогично форме расширения конической шестерни, но она отличается от обычных конических шестерен из-за смещения оси и уникальной формы поверхности зуба. Шестерня имеет форму вала, находится в зацеплении с большой шестерней, и они взаимодействуют, обеспечивая передачу мощности и функции замедления.
Подходит большая и маленькая шестерня:Маленькая шестерня меньше и имеет меньше зубьев, чем большая шестерня, а большая шестерня имеет больший объем и больше зубьев. Когда керамический редуктор работает, шестерня приводит во вращение большую шестерню, и за счет их зацепления реализуется эффект снижения скорости и увеличения крутящего момента, чтобы обеспечить подходящую выходную мощность для каждой рабочей части керамического редуктора.

Решения для прецизионных зубчатых передач DINGSCO —Новаторская сила в области передачи оборудования

Основные преимущества: современное оборудование × цифровизация процессов × услуги полного цикла.


Являясь ведущим производителем прецизионных зубчатых колес, компания DINGSCO специализируется на индивидуальном производстве микровысокоточных спирально-конических и гипоидных зубчатых колес с помощью наших многоосевых семиосных пятирычажных шлифовально-фрезерных станков с ЧПУ для спирально-конических зубчатых колес и технологии спирально-конических фрез Gleason. Благодаря классу точности DIN 6 (погрешность профиля зуба ≤ ±5 мкм), эффективности трансмиссии более 95 % и сверхвысоким передаточным числам мы поставляем надежные трансмиссионные решения для робототехники, моторных приводов, транспортных средств на новых источниках энергии и многого другого.

Почему стоит выбрать ДИНГСКО?
✅Высокая точность:Достижение точности класса DIN 6, лидерство в отрасли по контролю погрешностей профиля зубьев.

✅Высокая эффективность:С одноступенчатым передаточным числом до 300:1 и эффективностью передачи более 95%.

✅Долговечность:Стоимость жизненного цикла ниже на 40 %, частота отказов <0,5 %.
✅Быстрый ответ:Цифровой процесс может сократить цикл доставки до 20 рабочих дней.

Свяжитесь с нами в ближайшее время, чтобы получить предложения по оптимизации зубчатых колес и 3D-моделированию сеток!
