Долговечная зубчатая передача с винтовыми зубьями для управления движением валов, не параллельных друг другу

Устойчивая машина с спиральной передачей для управления движением непараллельных валов

I. Конструкционные особенности

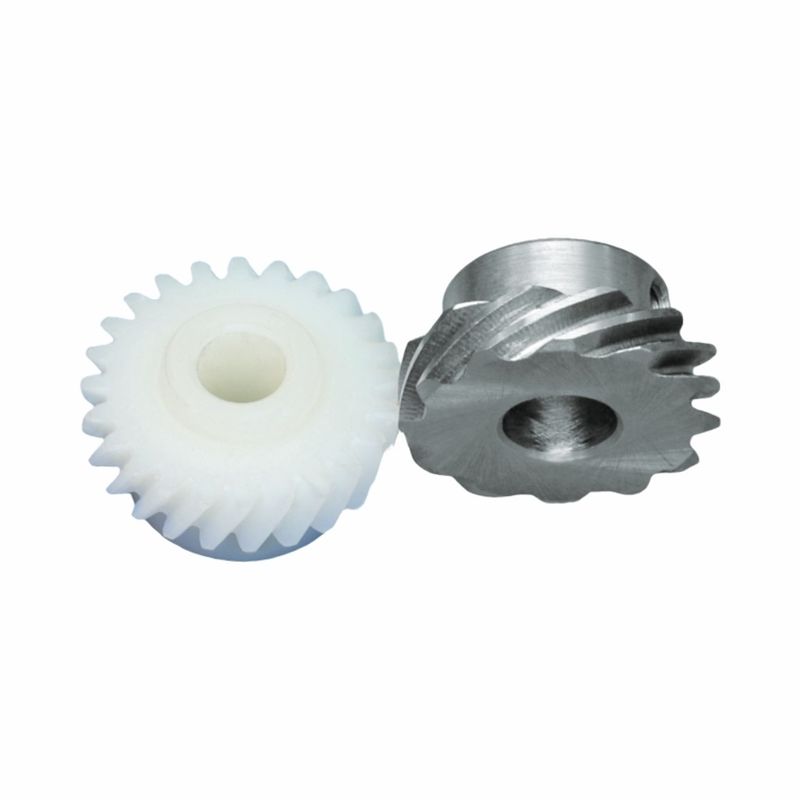

Это пара спиральных редукторов для не параллельных валов.
1Профиль зуба и принцип резьбы
Принимая 45° угол спирали спирального зуба, поверхность зуба распределяется в спиральной линии. Во время сетки, контактная область зубных поверхностей постепенно меняется.влияние на передачу уменьшается более чем на 60%, а шум ≤75 дБ (соответствует требованиям по снижению шума в стационарной мастерской).уменьшение объема механизма передачи на 30%, и подходит для компактного внутреннего пространства долговечной машины.
2Совпадение геометрических параметров
Модуль передач, количество зубов и угол давления должны быть точно сопоставлены. Распределение нагрузки на поверхность зуба оптимизируется путем модификации.Он гарантирует, что срок службы шестерен достигает 8000-12000 часов (намного превышает обычные шестерени) во время высокочастотного старта - остановки (цикл питания-шитья) долговечной машины.

II. Выбор материала Функциональная синергия Metal + Engineering Plastic
Сочетание материалов приводной части (металла) и приводной части (нейлона) представляет собой типичную “прочность - снижение шума” функциональную комплементарную конструкцию:
1.Металлические приспособления (приспособления для вождения)
Избирается конструктивная сталь из сплава 20CrMnTi, которая проходит карбуризацию и гашение (твердость HRC58 - 62) для обеспечения износостойкости и устойчивости к ударам поверхности зуба.и может выдерживать мгновенный крутящий момент 50-200N · m во время процесса шитья длительной машины (перерывная нагрузка на шитье подошвы).
2.Найлоновая установка (приводная установка)
Применяется нейлон, усиленный стеклянными волокнами PA66 +. Его плотность составляет только 1/7 от плотности стали.сокращение потребления энергии на 15%Кроме того, модуль эластичности нейлона низкий, что может поглотить удар сетки и еще больше уменьшить вибрацию долговечной машины.

III. Сценарий адаптации: стоимость коробки передач длительной машины
В долговечной машине (обувное и швейное оборудование) этот набор редукторов выполняет основные функции распределения мощности + управления движением:
1Цепь передачи энергии
Он соединяет сервомотор и механизм питания/шивки, а через уменьшение скорости и увеличение крутящего момента,преобразует высокоскоростное вращение двигателя в стабильное питание питающего колеса, обеспечивающий равномерный сшив верхней швы обуви.
2. Точность управления движением
Гладкие характеристики сетки спиральной решетки в сочетании с системой управления ПЛК долговечной машины позволяют достичь точности длины подачи ≤± 0.2 мм (соответствующие требованиям швейного состава для различных типов обуви)Время ответа на реверсию передач ≤ 0,1 с, что обеспечивает быстрое начало и остановку при высокоскоростном пошиве длительной машины.

Эта пара спиральных редукторов для непараллельных валов, с точной конструкцией зубного профиля и функциональной комбинацией материалов,точно отвечает требованиям пространственной передачи и стабильной шивки долговечной машиныДля достижения эффективной и точной шивки требуется не только "передатчик" для длительной машины. but also represents the development direction of “standardization + customization” in the transmission field of light industrial equipment —— supporting the process upgrade and cost control of the shoemaking industry through the technical optimization of small components.

DINGSCO решения для высокоточных решенийПродвижение в области передачи оборудования

Основные преимущества: передовое оборудование × оцифрованные процессы × услуги полного цикла


Как ведущий производитель высокоточных приборов, DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technology. С точностью класса DIN 6 (ошибка профиля зуба ≤ ± 5μm), эффективностью передачи 95%+ и сверхвысокими соотношениями уменьшения, мы предоставляем надежные решения передач для робототехники, двигателей,новые энергетические транспортные средства, и больше.

Почему выбрать DINGSCO?
✅Высокая точность:Достижение точности уровня DIN 6, ведущий в отрасли в области контроля ошибок зубного профиля.

✅Высокая эффективность:С одноступенчатым соотношением уменьшения до 300:1, и эффективность передачи более 95%.

✅Прочность:На 40% меньше затрат на жизненный цикл, <0,5% уровень отказов.
✅Быстрый ответ:Цифровой процесс может сократить цикл доставки до 20 рабочих дней.

Свяжитесь с нами в ближайшее время для предложений по оптимизации передач и 3D-симуляции сетки!
