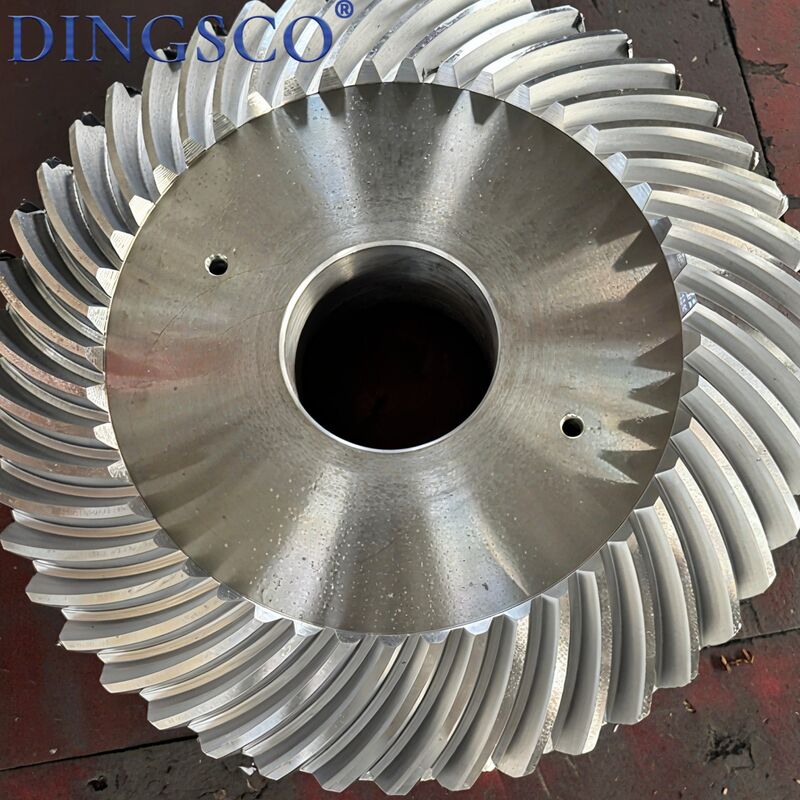

20CrMnTi Высокоточные конические спиральные шестерни для трансмиссионной части

20CrMnTi Высокоточные конические спиральные шестерни для трансмиссионных деталей

Коническая спиральная шестерня — это высокоточная коническая шестерня, обеспечивающая смещенную на 90° передачу с дугообразными спиральными зубьями. По сравнению с прямозубыми коническими шестернями, она отличается более плавной передачей, более высокой нагрузочной способностью и более низким уровнем шума. Широко используется в редукторах, дифференциалах, рулевых механизмах, станках, сельскохозяйственной технике, строительной технике и т. д., обеспечивая вертикальную передачу мощности, снижение скорости и увеличение крутящего момента, являясь основным компонентом высокопроизводительных трансмиссионных систем.

Особенности продукта

• Зацепление спиральных зубьев с высоким коэффициентом контакта, плавная передача и низкий удар.
• Ортогональный привод 90°, компактная конструкция и гибкая компоновка.
• Высокая нагрузочная способность, подходит для тяжелых условий эксплуатации, высокоскоростной и непрерывной работы.
• Низкий уровень шума, низкая вибрация и высокая точность передачи.
• Доступны с левым, правым вращением и настраиваемыми углами оси.
• Закаленная поверхность зуба с хорошей износостойкостью и длительным сроком службы.
• Совместимость со стандартами зубьев Klingelnberg, Gleason и другими.

Таблица технических параметров

Основные области применения

• Дифференциалы и раздаточные коробки заднего моста автомобилей
• Различные промышленные редукторы и угловые редукторы
• Шпиндели станков, револьверные головки и фрезерные головки
• Роботизированные шарниры и сервоприводы рулевого управления
• Трансмиссии судовых, сельскохозяйственных и горнодобывающих машин
• Высокоточные трансмиссии для аэрокосмической и железнодорожной техники
• Угловые приводы для полиграфического, текстильного и упаковочного оборудования

Преимущества продукта

• Более плавная передача и значительно более низкий уровень шума по сравнению с прямозубыми коническими шестернями
• Более высокая нагрузочная способность с высокой устойчивостью к ударным нагрузкам и усталости
• Реверсивный привод 90°, экономия места при установке
• Высокая точность, малый люфт и точное позиционирование
• Подходит для высокоскоростной работы до 10000 об/мин
• Зрелая термическая обработка с прочными и износостойкими поверхностями зубьев
• Настраиваемые нестандартные углы, модули и модификации

Производственный процесс

• Контроль сырья
• Поковки / Заготовки для точной ковки
• Предварительная термообработка (нормализация)
• Токарная обработка на станках с ЧПУ
• Фрезерование конических спиральных шестерен (Gleason / Klingelnberg)
• Цементация и закалка + низкотемпературный отпуск
• Прецизионная шлифовка торца и отверстия
• Шлифовка зубчатых колес на станках с ЧПУ
• Удаление заусенцев, очистка и контроль дефектов
• Контроль точности и зацепления
• Антикоррозийная обработка и упаковка

 Меры предосторожности

• Строго запрещается работа при перегрузке и превышении скорости во избежание поломки зубьев.
• Запрещается работа всухую без масла во избежание прожога и износа поверхности зубьев.
• Не ударяйте по поверхностям зубьев при установке во избежание повреждения точности.
• Держите корпус герметичным, чтобы предотвратить попадание пыли и примесей.
• Рабочая температура контролируется в диапазоне от -20°C до 100°C.
• Заменяйте шестерни парами при чрезмерном износе или питтинге.
• Немедленно остановитесь при появлении аномального шума, вибрации или перегрева.
• Храните в сухом и вентилируемом месте во избежание коррозии.

Почему выбирают нас?

• 7-осевая шлифовка на станках с ЧПУ: допуски до ±5 мкм для бесшумной и долговечной работы.
• Сильная техническая экспертиза: специалисты с докторской и магистерской степенью в области технологии конических спиральных шестерен.
• Индивидуальный дизайн: решения для высокого передаточного числа, высокой скорости, больших нагрузок, низкого уровня шума и меньшего количества зубьев для пользователей
• Строгое тестирование: 100% проверка с помощью метрологических систем Gleason.
