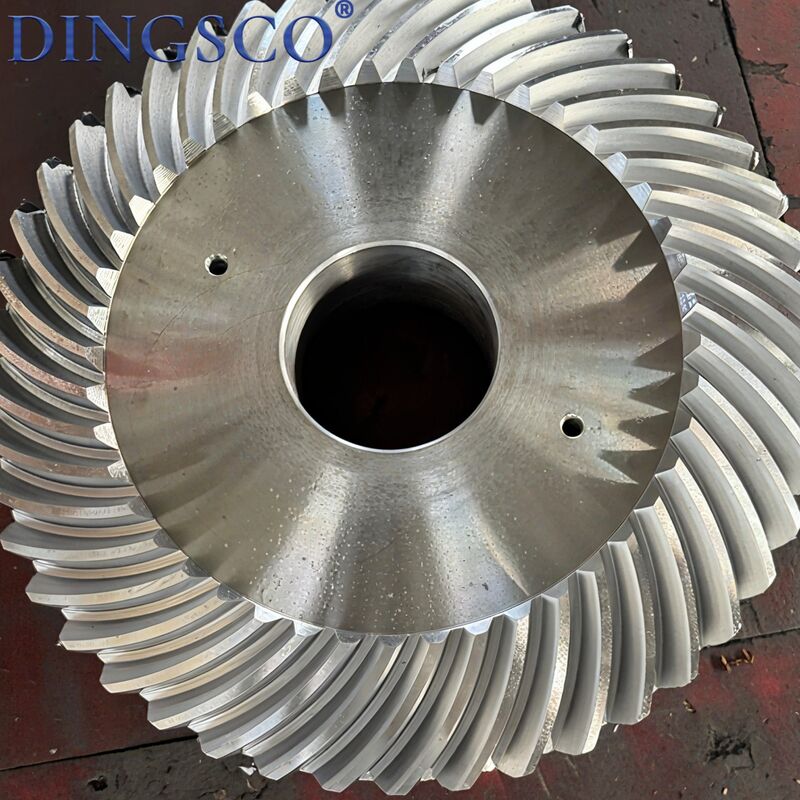

Спиральный бевел 20CrMnTi Gear Set для высокоточных систем силового привода передачи

Спиральный бевел 20CrMnTi Gear Set для высокоточных систем силового привода передачи

Спиральная косыя передача - это высокоточная косая передача, которая реализует передачу 90° по ступеням оси с следами спиральных зубов дуги.более высокая грузоподъемность и меньший шумШироко используется в редукторах, дифференциалах, механизмах рулевого управления, инструментах, сельскохозяйственных машинах, строительных машинах и т. д., достигает вертикальной передачи мощности,уменьшение скорости и увеличение крутящего момента, служащий основным компонентом высококачественных систем передачи.

Характеристики продукта

• Спиральная зубная поверхность с высоким соотношением контактов, плавной передачей и низким уровнем удара.
• 90° ортогональный привод, компактная конструкция и гибкое расположение.
• Высокая грузоподъемность, подходящая для тяжелой работы, высокой скорости и непрерывной работы.
• Низкий уровень шума, низкая вибрация и высокая точность передачи.
• Доступно в левом, правом и настраиваемых углах вала.
• Закаленная поверхность зуба с хорошей износостойкостью и долгим сроком службы.
• Совместима с Клингельнбергом, Глисоном и другими стандартами.

Таблица технических параметров

Основные применения

• Автомобильные дифференциалы задней оси и чехлы для передачи
• Различные промышленные редукторы и прямоугольные коробки передач
• Шпиндели станков, силовые башни и фрезерные головки
• Роботные соединения и сервоуправляющие механизмы
• Трансмиссии для судов, сельскохозяйственных и горнодобывающих машин
• Точные трансмиссии в аэрокосмической и железнодорожной отраслях
• Двигатели прямоугольного действия для печатных, текстильных и упаковочных машин

Преимущества продукта

• Гладкая передача и гораздо меньший шум, чем прямые косы
• Более высокая грузоподъемность с сильным ударом и устойчивостью к усталости
• Движение на 90° назад, экономия места для установки
• Высокая точность, небольшая реакция и точное позиционирование
• Подходит для высокоскоростной работы до 10000 оборотов в минуту
• Созревшая тепловая обработка с жесткими и износостойкими поверхностями зубов
• Нестандартные углы, модули и модификации

Процесс производства

• Проверка сырья
• Ковка / точная ковка пустых листов
• Предварительная термическая обработка (нормализация)
• Свертывание с помощью ЧПУ
• Фрезерная работа с спиральными решетками (Gleason / Klingelnberg)
• Карбуризация и тушение + низкотемпературное закаливание
• Прецизионная шлифовка конца и отверстия
• Слипы с помощью станков с ЧПУ
• Очистка, очистка и обнаружение недостатков
• Проверка точности и сетки
• Противоржавеющая обработка и упаковка

Предупреждения

• Перегрузка и работа сверх скорости строго запрещены, чтобы избежать разрыва зуба.
• Сухое бегание без масла запрещено для предотвращения обжига и износа поверхности зуба.
• Во время установки не наносить ударов по зубной поверхности, чтобы избежать повреждения точности.
• Держите корпус запечатанным, чтобы предотвратить попадание пыли и примесей.
• Рабочая температура контролируется при -20°C~100°C.
• Заменяйте шестерени парами, если излишнее изнашивание или выщелачивание.
• Немедленно остановитесь, если возникает ненормальный шум, вибрация или перегрев.
• Хранить в сухой и проветриваемой среде для предотвращения коррозии.

Почему вы выбрали нас?

• 7-осевое CNC шлифование: допускается до ±5 мкм для тихой, долговечной работы.
• Сильный технический опыт: специалисты с докторскими и магистерскими степенями в области технологии спиральных конусовых редукторов.
• Конструкция на заказ: решения для высокого снижения, высокой скорости, тяжелой нагрузки и низкого шума и меньшего количества зубов для пользователей
• Строгое тестирование: 100% проверка с помощью метрологических систем Gleason.
