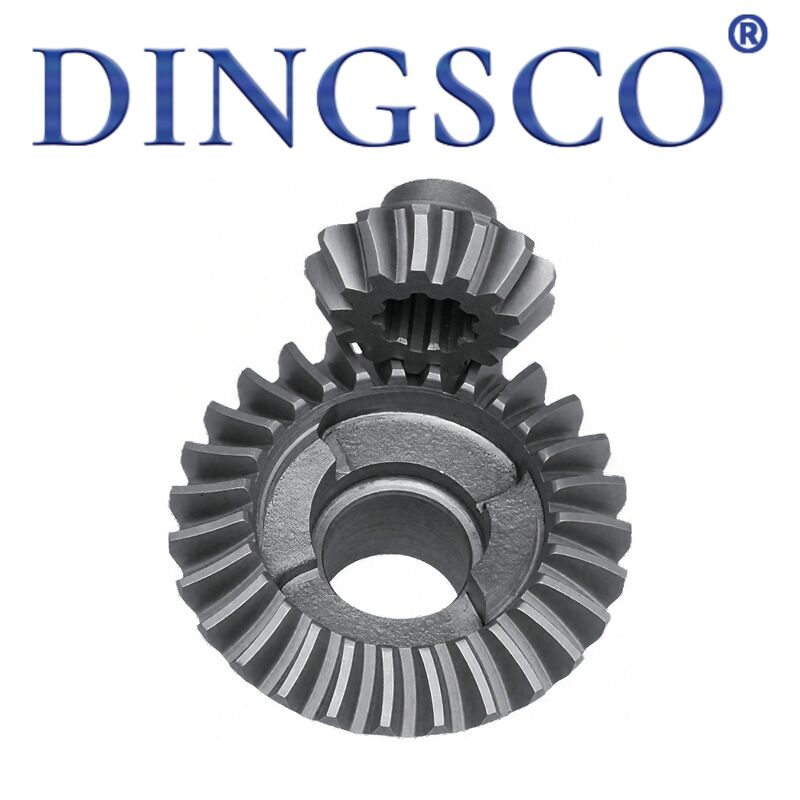

20CrMnTi высокоточный Zerol Bevel Gear для промышленной машины в Китае

20CrMnTi высокоточный Zerol Bevel Gear для промышленной машины в Китае

Зерол косые редукторы - это специальный тип спиральных косых редукторов сУгол спирали середины = 0°Его зубные следыс изгибом, но без спирального наклона, промежуточный между прямыми и стандартными спиральными косыми шестернями.с изогнутыми зубами, с непрерывными сетками и контактными точками, покаосевая сила почти нулеваяИзготовлены из:40Cr, 20CrMnTi, 42CrMoскарбурирование/индукционное отверждение, он имеетгладкая передача, низкий уровень шума, отсутствие осевой тяги, умеренная грузоподъемность и легкая установка. Широко используется дляпересекающийся вал (обычно 90°), передача мощности, вращение вперед/назад, ограниченное пространство и подшипники с чувствительными к нагрузке приложениями точного привода.

Характеристики продукта

• Спиральный угол нулевой: Угол спирали в серединеβm=0°, искривленный след зуба без осевой силы,двунаправленная трансмиссия без тяги.
• Загнутый зуб + точка контакта: Глисон изогнутые зубы сместная точка контакта, регулируемый контактный рисунок,избегать концентрации стресса.
• Гладкий и низкий шумПостепенное сечение, небольшое воздействие,5 ‰ 10 дБ тише, чем прямой косый, близкие к спиральным косым редукторам.
• Нет осевых сил, простые подшипники: осевая сила ≈0, такая же, как прямой косы,не требуются сложные подшипники тяги, упрощенная структура.
• Средняя и высокая прочность: лучшая прочность корней, чем прямой косы,грузоподъемность между прямым и спиральным уклоном.
• Заменяемый с прямым косым: одинаковые размеры установки и осевая сила,прямая замена прямой косы для повышения гладкости.
• Широкая адаптация средней скорости: Рекомендуемая скорость периферии≤ 5 м/сПодходит для сельскохозяйственных машин, редукторов, станков, швейного оборудования.
• Управляемый с высокой точностью: Земля кAGMA 14/ISO 5, точность передачи ≤ 10 дуговой минуты.

Таблица технических параметров

Рабочий принцип

• Никакого спирального угла сетки: средний угол спиральной точки = 0°, зубы изогнуты, но без осевого наклона, никакой осевой силы во время сетки; подшипники переносят только радиальные нагрузки.
• Прогрессирующий точечный контакт: изогнутые зубы Глисона постепенно задействуются с одного конца до полного контакта зубов, с низким уровнем воздействия, вибрации и шума.
• Постоянное соотношение передачи: вершины конуса совпадают со сферическими инволютными зубами, постоянное мгновенное соотношение для точного движения.
• Симетричный двунаправленный привод: симметричная нагрузка при вращении вперед/назад, без односторонней тяги, подходящий для частого отступления и двойного привода.
• Регулируемая контактная схема: контактная зона контролируется посредством аксиальной/радиальной тонкой регулировки во время сборки, избегая контактов краев и концентрации напряжения.

Основные применения

• Промышленные швейные машины: привод под углом 90° для высоких голов, двойных игл и синхронизированных машин (например, 8B/341/6B).
• Сельскохозяйственные коробки передач: средняя скорость заднего хода и двунаправленный привод для тракторов и комбайнов, упрощенная конструкция подшипников.
• Прецизные редукторы: планетарные редукторы прямоугольного действия и сервоугольные агрегаты, низкий уровень шума и отсутствие осевой тяги.
• Машины-инструменты: 90° направление шпинделя и механизмы подачи для сверлов и мельниц, гладкие и тихие.
• Автомобильные/электрические транспортные средства: дифференциалы для легкой работы, механизмы руля и электрические задние ворота, двунаправленный привод с низкой тягой.
• Точные приборы: радарные антенны, оптические проигрыватели и медицинское оборудование, точный угол и низкая вибрация.
• Текстильные/пищевые машины: пересекающие приводы валов и частое движение вперед/назад для машин для отделки и упаковки.
• Улучшение прямого конуса: Замена старых прямых конусовых передач для улучшения гладкости, снижения шума и повторного использования подшипников.

Преимущества продукта

• Нулевая осевая сила, более низкая стоимость подшипника: отсутствует спиральная тяга, совместима с прямыми косыми подшипниками, простая структура и низкая стоимость.
• Гладкий и тихий, лучший опыт: прогрессивное изогнутое сечение зубов, 5 ‰ 10 дБ тише, чем прямой косы, близко к спиральным косым шестерням.
• Двухнаправленная симметрия, долговечное отступление: сбалансированная нагрузка вперед / назад, отсутствие одностороннего износа при частом отступлении, длительный срок службы.
• Регулируемая точка соприкосновения, противоломка: локальный контакт + регулируемый рисунок, избегание концентрации напряжения, сильная устойчивость к ударам.
• Сходный с прямым конусом, легкая модернизация: одинаковые размеры монтажа, прямая замена без перепроектирования.
• Средняя скорость, низкая энергия: рекомендуется ≤5 м/с, эффективность ≥94%, более энергосберегающая, чем спиральные косы.
• Контролируемая точность, точное приводное устройство: приземление на AGMA 14, погрешность угла ≤10 минут дуги, точное расположение.
• Низкий уровень технического обслуживания, экономичный: отсутствие осевой тяги, минимальное износ подшипника, более длительные интервалы смазки, низкий уровень отказов.

Почему вы выбрали нас?

• 7-осевое CNC шлифование: Мы используем высокоточные 7-осевые станки с ЧПУ, которые поддерживают допускаемые отклонения до ±5 мкм, обеспечивая тихий, плавный и долговечный ход редукторов.
• Сильная техническая экспертиза:Наша основная команда исследований и разработок включает в себя докторантов и магистров, специализирующихся на технологии спиральных косых решений, обеспечивая сильную техническую поддержку для сложных проектов.
• Строгое тестирование и высокая точность: Все редукторы проходят 100%-ную проверку с помощью метрологических систем Глисона, мы можем достичь точности уровня DIN 6 с строгим контролем профиля зуба и ошибок направления,сохраняя качество на ведущем в отрасли уровне.
• Высокая эффективность передачи:Наши конструкции передач поддерживают одноступенчатое соотношение уменьшения до 300:1, с фактической эффективностью передачи более 95%, значительно улучшая использование энергии.
• Отличная долговечность и экономическая эффективность:Наши редукторы обеспечивают на 40% более низкую стоимость жизненного цикла и уровень отказов ниже 0,5%, обеспечивая стабильную долгосрочную эксплуатацию и снижение затрат на обслуживание.
• Быстрый ответ и короткое время выполнения:Благодаря нашему цифровому производственному процессу мы можем сократить цикл доставки до всего 20 рабочих дней, что поможет вам ускорить разработку и запуск проекта.
• Профессиональная способность к индивидуальному проектированию: Мы предоставляем полностью настраиваемые решений для приложений, требующих высокого сокращения, высокой скорости, тяжелой нагрузки, низкого шума и специальных маленьких зубных профилей, на основе ваших реальных условий работы.
