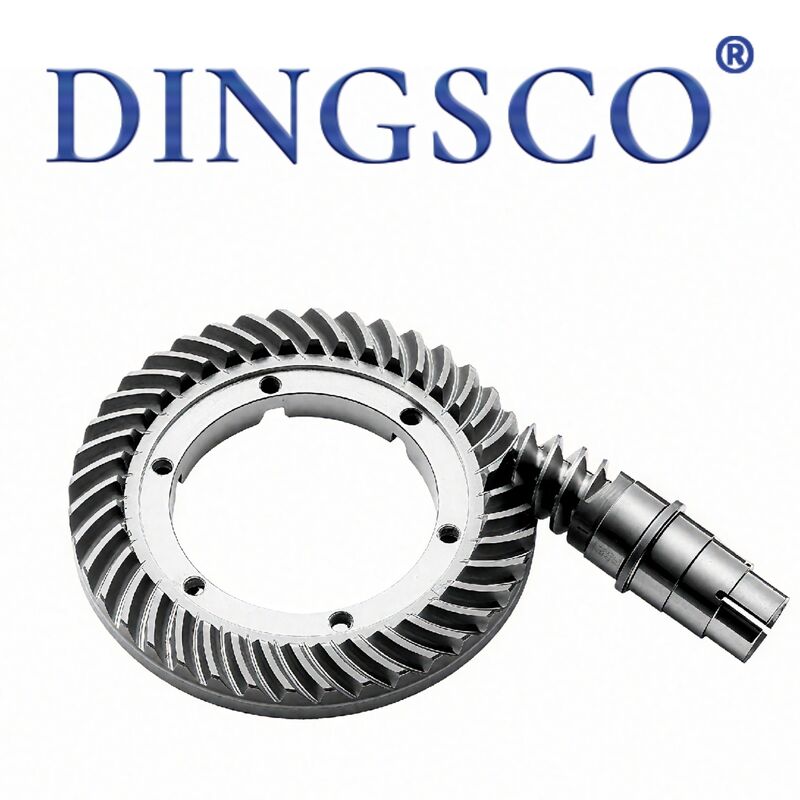

Изготовленная на заказ промышленная гипоидная поворотная платформа 20CrMnTi со сверхвысоким позиционированием

20CrMnTi высокоточные сверхвысокопоставляющие вращающиеся платформы

К поворотным скоростным механизмам относятся:гипоидные/спиральные наборы скоростных механизмов высокоточной полых платформ и колебные колеса скоростных механизмов ((внутренний/внешний зуб). Состоят из приводящего колеса и большого кольцевого редуктора, они являются основными частями трансмиссии для полых вращающихся редукторов, индексирующего стола CNC и привода.Окончено с помощью карбурирования/индукционной закаливания и прецизионной шлифовки с точностью ISO5 ~ 7Он усиливает выходной крутящий момент с помощью редукции передач, оснащен подшипником с перекрестным роликом для поддержки нагрузки, обеспечивая высокоточное индексацию, непрерывное вращение и фиксированное позиционирование.Тип точности для автоматизации, робототехническое соединение, 4-я ось CNC; тяжелое кольцевое оборудование для строительной техники, солнечный следопыт, радарная база и подъемное оборудование.

Характеристики продукта

• Высокая точность и низкая реакция: шлифовка редуктора, обратная реакция 0,01 ~ 0,05 мм, точность повторения 3 ~ 30 arcsec, без проскальзывания во время индексации.
• Гипоидная/спиральная сетка: Двойной соотношение соприкосновения с спиральной передачей, стабильная передача, низкий уровень шума и сильное сопротивление перегрузке.
• Высокая твердость, стойкая к износу: Площадь зуба HRC58 ~ 62 после закаливания, температура ядра HRC28 ~ 38, противоутомляющая и противоломка зуба.
• Полные варианты структуры: Внешний/внутренний кольцевой механизм и соответствующий пинион, поддержка горизонтальной/вертикальной/обратной установки.
• Компактный высокий крутящий момент: одноступенчатое большое соотношение уменьшения, небольшие габариты с высоким выходном крутящим моментом для экономии места для установки.
• Противокоррозионный: Черная/фосфатирующая отделка против режущей жидкости, пыли и влажной среды.
• Сильная взаимозаменяемость: Подходит для HD/BPHB/DG полой платформы и стандартного подшипника для легкой замены.
• Долгий срок службы и низкое содержание: герметичная смазка с длительным интервалом обслуживания.

Таблица технических параметров

Рабочий принцип

• Прецизионная гипоидная полая платформа: серво-/степпер-мотор приводит входный пинион, 90° перекрестное резьба с большой гипоидной кольцевой резьбой для одноступенчатого снижения и усиления крутящего момента;кольцевая передача вместе с поворотным столом и перекрестным роликом, вращающийся по окружности для произвольной точности индексации.
• Свинцовое колесо: Двигательный пинион сшивает внутреннее/внешнее колесо, пинион вращается и проходит вдоль кольцевого зуба, чтобы управлять относительным вращением внутреннего/внешнего кольца.внешнее кольцо вращающееся; Внешний зуб: наружное кольцо с приводом, внутреннее кольцо с фиксированным приводом; подшипники с осями, радиальным и наклоновым моментом.
• Самоблокировка: в сочетании с сервотормозной/червяковой передачей, передача самоблокируется после остановки, чтобы избежать обратного вращения и падения нагрузки.

Применение

• Точная автоматизация: полый вращающийся редуктор, 4-я ось CNC, индексационная плита, поворотная панель автоматического фиксатора, вращающийся стол для проверки CCD, ось соединения робота.
• Легкая промышленность: упаковочные машины, маркировочные машины, принтеры, лазерные маркировочные механизмы.
• Тяжелая техника: экскаватор, крутящийся кран, грузовик, грузовик, грузовое оборудование.
• Новая энергия: солнечная установка слежения, радарный пьедестал, PTZ для наблюдения.
• Заменные запасные части: OEM запасные механизмы для платформы серии HD/BPHB и технического обслуживания подшипников.

Преимущества

• Ультравысокое позиционирование: шлифовка + регулируемая структура, точность повторения на уровне дуговой секунды, бесконечно переменная угловая индексация превосходит индексатор камеры.
• Высокая жесткость нагрузки: перекрестное роликовое подшипник улучшает способность к противоположному наклону в 10 раз по сравнению с обычным подшипником, прямой нагрузкой без вспомогательной поддержки.
• Удобность прокладки подземных проводов: центральное отверстие для кабельной/воздушной трубы без обмотки.
• Высокая эффективность: 92% ~ 96% эффективность передачи для гипоидных / спиральных передач, низкая потеря мощности и низкий рост температуры.
• Многонаправленная установка: горизонтальная/вертикальная/обратная/боковая установка для гибкой планировки.
• Настраиваемый: модуль на заказ, количество зубов, соотношение, внутренний/внешний диаметр доступны.
• Долгий срок службы: сплавная сталь + полная термическая обработка, устойчивая к абразии в течение 3 ~ 8 лет нормальной службы.

Процесс производства

• Инспекция сырья: Спектрные испытания и обнаружение недостатков для стальных стволов.
• Ковка и грубая обработка: ковка в пустоте, CNC грубая обработка для OD / ID и эталонной поверхности.
• Резание режек: резание режек для резных зубов, специальная машина для гипоидного резания режек.
• Deburr & chamfer: конец зуба и отверстие для устранения ненормального шума.
• Общая температура: массовая температура до HRC28 ~ 38 для лучшей прочности.
• Упрощение зубов: карбуризация для 20CrMnTi; индукционное отверждение для 42CrMo/40Cr до HRC58~62.
• Точная шлифовка редукторов: шлифовка формы для достижения точности ISO5 ~ 7 и квалифицированной реакции.
• Окончательное шлифование: шлифование отверстий и конечной поверхности для контроля выхода и концентричности.
• Противоржавеющая обработка: почернение/фосфатирование + антиржавеющая жирная масса.
• Испытание соответствия: испытательная сборка шестерени и кольцевой передачи перед окончательным QC и упаковкой.

Почему вы выбрали нас?

• 7-осевое CNC шлифование: Мы используем высокоточные 7-осевые станки с ЧПУ, которые поддерживают допускаемые отклонения до ±5 мкм, обеспечивая тихий, плавный и долговечный ход редукторов.
• Сильная техническая экспертиза:Наша основная команда исследований и разработок включает в себя докторантов и магистров, специализирующихся на технологии спиральных косых решений, обеспечивая сильную техническую поддержку для сложных проектов.
• Строгое тестирование и высокая точность: Все редукторы проходят 100%-ную проверку с помощью метрологических систем Глисона, мы можем достичь точности уровня DIN 6 с строгим контролем профиля зуба и ошибок направления,сохраняя качество на ведущем в отрасли уровне.
• Высокая эффективность передачи:Наши конструкции передач поддерживают одноступенчатое соотношение уменьшения до 300:1, с фактической эффективностью передачи более 95%, значительно улучшая использование энергии.
• Отличная долговечность и экономическая эффективность:Наши редукторы обеспечивают на 40% более низкую стоимость жизненного цикла и уровень отказов ниже 0,5%, обеспечивая стабильную долгосрочную эксплуатацию и снижение затрат на обслуживание.
• Быстрый ответ и короткое время выполнения:Благодаря нашему цифровому производственному процессу мы можем сократить цикл доставки до всего 20 рабочих дней, что поможет вам ускорить разработку и запуск проекта.
• Профессиональная способность к индивидуальному проектированию: Мы предоставляем полностью настраиваемые решений для приложений, требующих высокого сокращения, высокой скорости, тяжелой нагрузки, низкого шума и специальных маленьких зубных профилей, на основе ваших реальных условий работы.
