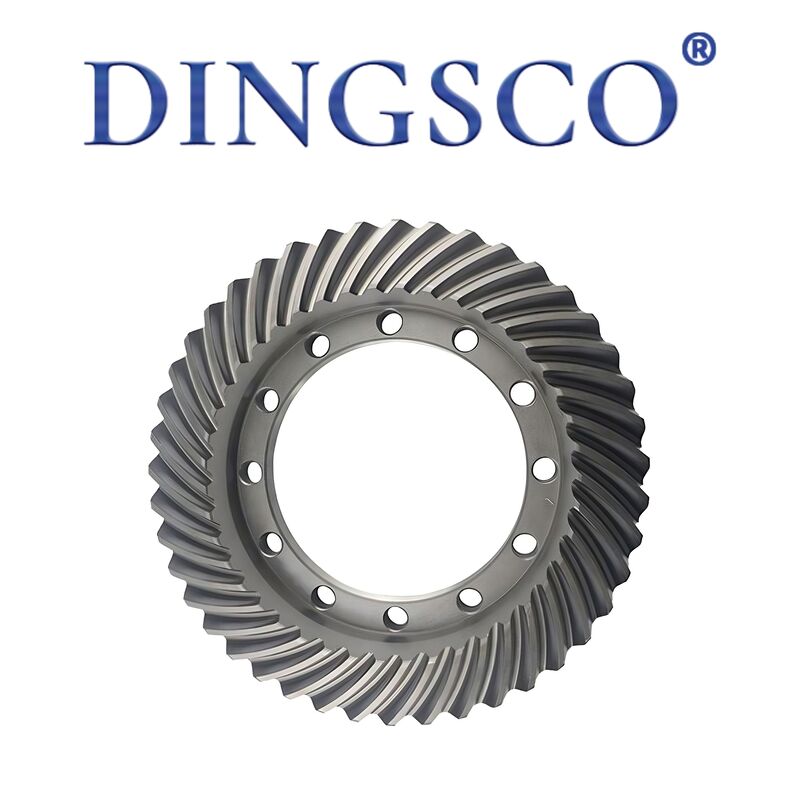

Изготовленное на заказ спиральное коническое коронное колесо, зубчатая передача, ось грузовика, дифференциальная коническая шестерня, обслуживание OEM

Специализированный спиральный бевел короны колеса редуктора грузовика оси дифференциальный бевел редуктора OEM сервис

Спиральные косы (также известные как спиральные косы) - это основные компоненты высокоточной передачи для передачи мощности междуперекрещивающиеся валыС изогнутыми спиральными зубами они обладают более плавной передачей, большей грузоподъемностью и меньшим шумом, чем прямые косые редукторы,широко используется в высокоскоростных и тяжелых областях, таких как автомобили, машиностроение, редукторы, аэрокосмическая промышленность, корабли и т.д.

Характеристики продукта

• Спиральная изогнутая зубная структураСледы зубов - спиральная дуга, прогрессирующий контакт сетки без мгновенного удара
• Адаптация угла вала: в основном для 90° пересекающихся валов; настраиваема для 30°~150° непрямоугольной передачи
• Высокая точность: Промышленный класс ISO 5?? 7 (GB/T 11365), степень точности до 3?? 5
• Совокупная грузоподъемность: Передача крутящего момента при подъеме радиальных и осевых сил при сбалансированном напряжении
• Низкий уровень шума и гладкость: Большое соотношение контактов, многозубные сетки, небольшие вибрации и удары, шум на 10-15 дБ ниже, чем у прямых зубов
• Высокая эффективность и долговечность: Эффективность передачи 95%~98%, износостойкость, антипоры, длительный срок службы
• Различные материалы: в основном сплавные конструктивные стали (20CrMnTi, 20CrMo, 42CrMo), усиленные индукционным/карбуризационным тушением

Таблица технических параметров

Рабочий принцип

• Пространственная передача сетки: оси пересекаются (обычно 90°), зубы распределены конически и спирально, реализуя вертикальное изменение направления + передачу крутящего момента
• Прогрессивное скрещивание: зубы постепенно скрещиваются с конца, полный контакт, плавное скрещивание, нет мгновенного воздействия, более гладкие, чем прямые зубы
• Многозубная нагрузка: соотношение контакта ε=1,5·2.5, 2?? 3 пары зубов, загруженных одновременно, равномерное распределение нагрузки и более высокая емкость
• Баланс сил: генерируют тангенциальные, радиальные и осевые силы; соответствующие подшипники необходимы для поддержки осевой тяги
• Постоянное соотношение: соотношение зубов = соотношение обратной скорости (i=Z2/Z1=n1/n2), точная и стабильная передача

Основные применения

• Автомобильная промышленность: дифференциалы, коробки передачи, приводы (основное применение)
• Машины машиностроения: главные редукторы, рулевые системы, лебедки экскаваторов, погрузчиков, роликов
• Промышленные редукторы: спиральные ковшовые коробки передач серии K/S, переключатели передач, увеличители скорости
• Машины-инструменты: спиндовые приводы, механизмы питания, переключатели инструментов для буровых/фрезерных/шлифовальных машин
• Аэрокосмическая промышленность: посадка воздушных судов, приводы двигателей, системы хвостовых роторов вертолетов
• Морская: Движение, рулевое устройство, ветровое колесо, привод крышки люка
• Новая энергетика: ветряные турбины, двигатели с фотоэлектрическим трекером, оборудование для хранения энергии
• Другие: высокоскоростные и тяжелые грузопередачи в полиграфии, текстильной промышленности, пищевой промышленности, нефтедобывающей промышленности, металлургии, железнодорожном транспорте

Преимущества продукта

• Стабильность на высоких скоростях: прогрессивное сечение, низкий удар, подходит для 3000-12000 оборотов сверхвысокой скорости в минуту
• Тяжелая грузоподъемность: 30%~60% более высокая грузоподъемность, чем у прямых конусовых редукторов, антигибкая, противопожарная, устойчивая к ударам
• Ультранизкий шум: высокоточный грунт / зубы, шум 60 ~ 70 дБ, 10 ~ 15 дБ ниже, чем прямые зубы
• Высокая эффективность и экономия энергии: эффективность 95%~98%, 3%~8% выше, чем у обычных конусовых редукторов, долгосрочная экономия энергии
• Точная передача: постоянное соотношение, небольшая обратная реакция (0,02 ∼ 0,1 мм), высокая точность позиционирования
• Компактная структура: изменение направления пространства, экономия места, идеально подходит для легкого и компактного оборудования
• Долгий срок службы: высококачественная сталь + усиленная тепловая обработка, 40%~80% дольше, чем обычные редукторы
• Широкая адаптивность: Подходит для валов 90°/не-90°, одно-/многоступенчатых, уменьшающих/увеличивающих/отклоняющих

Почему вы выбрали нас?

• 7-осевое CNC шлифование: Мы используем высокоточные 7-осевые станки с ЧПУ, которые поддерживают допускаемые отклонения до ±5 мкм, обеспечивая тихий, плавный и долговечный ход редукторов.
• Сильная техническая экспертиза:Наша основная команда исследований и разработок включает в себя докторантов и магистров, специализирующихся на технологии спиральных косых решений, обеспечивая сильную техническую поддержку для сложных проектов.
• Строгое тестирование и высокая точность: Все редукторы проходят 100%-ную проверку с помощью метрологических систем Глисона, мы можем достичь точности уровня DIN 6 с строгим контролем профиля зуба и ошибок направления,сохраняя качество на ведущем в отрасли уровне.
• Высокая эффективность передачи:Наши конструкции передач поддерживают одноступенчатое соотношение уменьшения до 300:1, с фактической эффективностью передачи более 95%, значительно улучшая использование энергии.
• Отличная долговечность и экономическая эффективность:Наши редукторы обеспечивают на 40% более низкую стоимость жизненного цикла и уровень отказов ниже 0,5%, обеспечивая стабильную долгосрочную эксплуатацию и снижение затрат на обслуживание.
• Быстрый ответ и короткое время выполнения:Благодаря нашему цифровому производственному процессу мы можем сократить цикл доставки до всего 20 рабочих дней, что поможет вам ускорить разработку и запуск проекта.
• Профессиональная способность к индивидуальному проектированию: Мы предоставляем полностью настраиваемые решений для приложений, требующих высокого сокращения, высокой скорости, тяжелой нагрузки, низкого шума и специальных маленьких зубных профилей, на основе ваших реальных условий работы.
