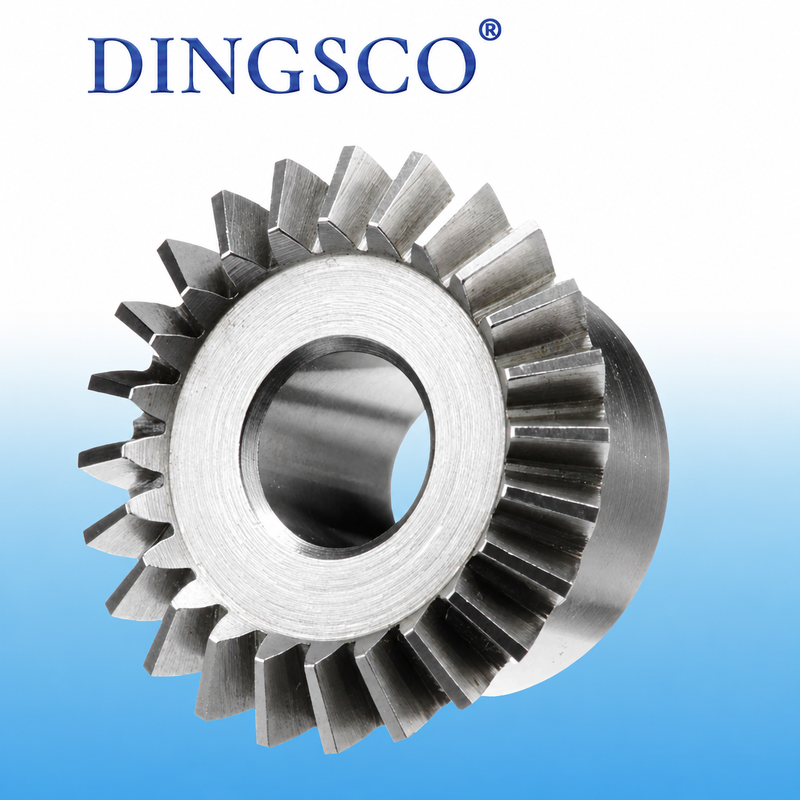

Высокоточная прямоконическая шестерня из легированной стали 20CrMnTi

Высокоточная прямоконическая передача из 20CrMnTi для прецизионных систем передачи

Высокоточная прямоконическая передача представляет собой компонент механической передачи мощности, используемый между пересекающимися валами. Профиль зубьев распределен на конической поверхности с прямыми линиями зубьев. По сравнению со стандартными коническими шестернями они обеспечивают более жесткие допуски, более высокую эффективность и меньший уровень шума, что делает их пригодными для высоконагруженных и прецизионных трансмиссионных систем.

Особенности продукта

• Высокая точность 3–5 класса после шлифования зубьев, низкий люфт, гладкая поверхность зубьев, отличная точность повторного позиционирования.
• Парная притирка оптимизирует площадь контакта, снижает удары, вибрацию и шум, обеспечивает постоянное передаточное число.
• Отсутствие спиральной осевой силы, небольшая нагрузка на подшипник, рулевое управление с гидроусилителем 90°, компактная общая компоновка.
• Науглероженная закаленная легированная сталь, твердая поверхность зубьев и прочный сердечник, защита от точечной коррозии и разрушения, длительный срок службы при переменной нагрузке.
• Поставляются подобранными парами без обрезки на месте, простота сборки и обслуживания, более низкая стоимость, чем спирально-конические шестерни.
• Настраиваемый модуль и передаточное число, совместимые с сервоприводами, шаговыми двигателями, гидравлическим и другим силовым оборудованием.

Таблица технических параметров

Основные приложения

• Прецизионное оборудование для автоматизации: серворедукторы, делительные механизмы с ЧПУ, соединения роботов, инструменты для автоматизации 3C.
• Медицинские и оптические точные инструменты: хирургические приводные модули, детали управления изображением, лабораторные прецизионные компоненты передачи.
• Общепромышленное оборудование: системы подачи станков, упаковочное/полиграфическое/текстильное оборудование, миниатюрные рулевые редукторы.
• Специальное облегченное оборудование: новые энергорулевые приводы, испытательные стенды, легкая сельскохозяйственная и садовая техника.

Преимущества продукта

• Высочайшая точность: шлифовка минимизирует погрешность зубьев, низкий люфт, высокую точность позиционирования.
• Стабильная и бесшумная работа: парная притирка улучшает зацепление, низкую вибрацию и постоянное передаточное число.
• Отличная нагрузочная способность: твердые зубья, устойчивые к ударам и усталости.
• Компактная и экономичная конструкция: передача на 90° с небольшой осевой силой, низкие потери в подшипниках.
• Высокая себестоимость: проще в обработке, чем спирально-коническая передача, короткое время выполнения заказа, низкие затраты на техническое обслуживание.
• Широкая совместимость: настраиваемый модуль и соотношение, подходят для всех типов силовых приводов.

Производственный процесс

• Подготовка заготовки: ковка легированной стали + нормализация для снятия напряжений при штамповке.
• Черновая обработка: токарная обработка на станке с ЧПУ для контурной обработки, строгание на станке с ЧПУ для чернового нарезания зубьев.
• Термическая обработка: вакуумная цементация и низкотемпературный отпуск для получения твердой поверхности и прочного сердечника.
• Точная чистовая обработка: шлифовка зубчатых колес с ЧПУ для коррекции термической деформации, парная притирка для оптимизации контакта в зацеплении.
• Проверка и отделка: полноразмерные прецизионные испытания, антикоррозийная обработка, соответствующая маркировка, очистка и упаковка.

Предостережения

• Выравнивание при установке: держите два вала вертикально, пересекающимися под углом 90°, смещение оси управления и люфт шестерни, калибровку точек контакта зацепления.
• Стандартная смазка: выбирайте подходящее трансмиссионное масло в зависимости от скорости вращения, регулярно заменяйте и фильтруйте масло, не смешивайте разные смазочные материалы.
• Контроль работы: избегайте перегрузок, частого включения-останова и переключения вперед-назад, ограничения рабочей температуры, запрета длительной работы с превышением скорости.
• Ежедневное техническое обслуживание: регулярно проверяйте износ поверхности зубьев, наличие ямок и трещин, немедленно заменяйте поврежденные шестерни; избегайте ударов о поверхность зуба во время разборки.
• Требования к хранению: Соответствующие шестерни упаковывайте отдельно во избежание ржавчины, храните в сухом помещении с низкой влажностью, вдали от агрессивных веществ.

Почему выбирают нас?

• 7-осевое шлифование с ЧПУ: Мы используем высокоточные 7-осевые шлифовальные станки с ЧПУ, обеспечивающие допуски ±5 мкм, гарантирующие бесшумную, плавную и долговечную работу шестерен.
• Сильный технический опыт:В нашу основную команду исследований и разработок входят доктора и магистры, специализирующиеся на технологии спирально-конических зубчатых колес, которые обеспечивают мощную техническую поддержку для сложных проектов.
• Тщательное тестирование и высокая точность: Все шестерни проходят 100% проверку с помощью метрологических систем Gleason. Мы можем достичь точности класса DIN 6 при строгом контроле погрешностей профиля и направления зубьев, сохраняя качество на лидирующем в отрасли уровне.
• Высокая эффективность передачи:Наши конструкции зубчатых передач поддерживают одноступенчатое передаточное отношение до 300:1, при этом фактический КПД трансмиссии достигает более 95 %, что значительно улучшает использование энергии.
• Превосходная долговечность и экономическая эффективность:Наши шестерни обеспечивают снижение затрат в течение жизненного цикла на 40 % и частоту отказов ниже 0,5 %, обеспечивая стабильную долгосрочную работу и снижая затраты на техническое обслуживание.
• Быстрый ответ и короткое время выполнения:Благодаря нашему цифровому производственному процессу мы можем сократить цикл поставки всего до 20 рабочих дней, помогая вам ускорить разработку и запуск проекта.
• Профессиональные возможности индивидуального дизайна: Мы предоставляем полностью индивидуальные решения для зубчатых передач для применений, требующих высоких передаточных, высокоскоростных, тяжелых, малошумных и специальных профилей с маленькими зубьями, в зависимости от ваших реальных условий работы.
